Описание и особенности
SPM90 – высокоточный прибор учёта постоянного тока, разработанный для применения в щитах постоянного тока, зарядных станциях электромобилей и телекоммуникационных базовых станциях. Прибор измеряет напряжение, ток, мощность и энергию (прямую и обратную) с классом точности 0.5. Поддерживает работу с внешними шунтами 75 мВ на токи до 800 А. Оснащён интерфейсом RS485 с поддержкой протоколов Modbus-RTU и DL/T645-2007.

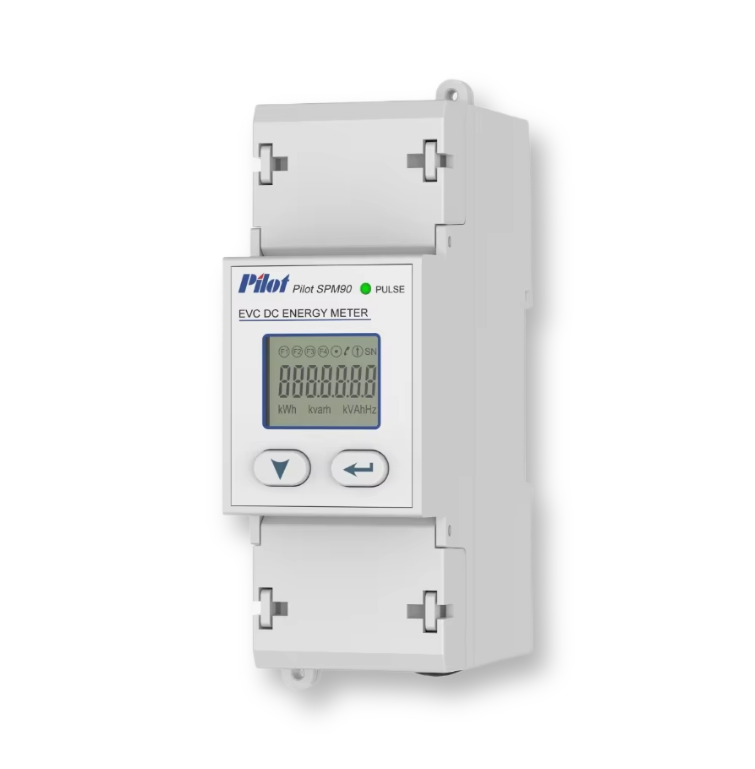

SPM90 – однофазный прибор учёта постоянного тока
Для панелей постоянного тока, зарядных станций и телекоммуникационных базовых станций
| Тип тока | Постоянный (DC) |
| Номинальное напряжение | 1000 В DC (перегрузка 1.5×) |
| Измерение тока | Внешний шунт 75 мВ (50…800 А) |
| Класс точности (энергия) | 0.5 (ГОСТ 33708-2017) |
| Точность U/I | 0.2% |
| Интерфейсы | 1×RS485 (Modbus-RTU / DL/T645-2007) |
| Импульсный выход | 1 канал, оптопара, ширина 30 мс |
| Питание | DC 24 В (диапазон 9…72 В) |
| Потребление | ≤1 Вт |
| Рабочая температура | -10…+55 °C (кратковременно -25…+70 °C) |
| Габариты (Ш×В×Г) | 36×100×68 мм |
| Монтаж | На DIN-рейку 35 мм |
| Сертификация | ЕАЭС, внесён в Госреестр РБ |
Ключевые особенности
- Измерение двунаправленной энергии (потребление/генерация)
- Возможность установки импульсной постоянной (1…1000 imp/kWh)
- Компактный корпус для монтажа на DIN-рейку
- Защита от кратковременного ошибочного подключения 220 В AC (восстановление через 20 мин)
- Энергонезависимая память для сохранения настроек и накопленной энергии
- Самодиагностика при включении, индикация на ЖК-дисплее
Подробные технические характеристики
| Номинальное рабочее напряжение | DC 24 В (9…72 В) |
| Номинальный ток | Настраивается: 50,100,150,200,300,400,500,600,800 А (через внешний шунт 75 мВ) |
| Номинальное напряжение входа | 1000 В DC (допустимо 1.5× перегрузка до 1500 В) |
| Точность напряжения | 0.2% |
| Точность тока | 0.2% |
| Точность энергии | 0.5% (класс 0.5) |
| Точность мощности | 0.5% |
| Потребление | ≤1 Вт |
| Рабочая температура | -10…+55 °C (кратковременно -25…+70 °C) |
| Температура хранения | -25…+70 °C |
| Влажность | ≤95% без конденсации |
| Изоляция | Выдерживает напряжение 4400 В AC |
| Количество в сети RS485 | до 32 шт., длина линии до 1200 м (при 9600 бит/с) |
| Протоколы связи | Modbus-RTU, DL/T645-2007 (настраивается) |
| Параметры связи | 2400,4800,9600,19200 бит/с; чётность/нечётность/без |
| Импульсный выход | Оптопара, 30 мс, 1…1000 imp/kWh |
Типовая схема подключения
* Схема приведена для иллюстрации. Детальное описание в руководстве.
Комплект поставки
- Прибор учёта SPM90 – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Паспорт и сертификат – 1 шт.
Шунт заказывается отдельно в соответствии с требуемым номинальным током.
