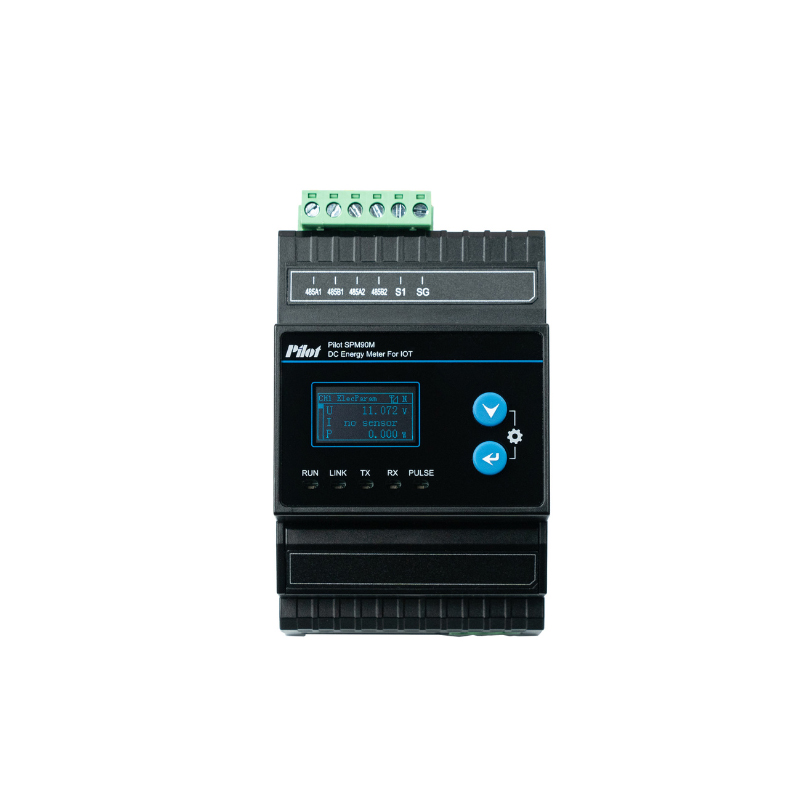

SPM90M – IoT-прибор учёта постоянного тока
Для зарядных станций, солнечных электростанций, систем накопления энергии и удалённого мониторинга
| Тип тока | Постоянный (DC) |
| Номинальное напряжение | 1000 В DC |
| Измерение тока | До 2000 А (датчик Холла) |
| Класс точности (энергия) | 0.5 |
| Точность U/I | 0.2% |
| Интерфейсы | 2×RS485, опционально 4G/LTE, LoRa |
| Протоколы | Modbus-RTU, MQTT, HTTP |
| Цифровые входы/выходы | 1 DI (сухой контакт), 1 импульсный выход |
| Питание | DC 48 В (диапазон 36…72 В) |
| Потребление | ≤1 Вт |
| Рабочая температура | -25…+60 °C |
| Габариты (Ш×В×Г) | 102×63×72,5 мм |
| Монтаж | На DIN-рейку 35 мм |
| Сертификация | ЕАЭС, внесён в Госреестр РБ |
Описание и особенности
SPM90M – многофункциональный IoT-прибор учёта постоянного тока, разработанный для систем мониторинга и управления энергопотреблением. В отличие от базовой модели SPM90, он оснащён двумя независимыми интерфейсами RS485, а также опциональными модулями 4G/LTE или LoRa для прямой передачи данных в облачные платформы. Это делает его идеальным решением для распределённых объектов, где требуется удалённый сбор данных без прокладки дополнительных линий связи.
Ключевые особенности
- Измерение до 4 каналов постоянного тока (напряжение, ток, мощность, энергия)
- Двунаправленный учёт энергии (потребление/генерация) для систем с рекуперацией
- Два порта RS485 с поддержкой Modbus-RTU (master/slave)
- Встроенная поддержка протоколов MQTT и HTTP для прямого подключения к облачным платформам (AWS, Azure, нар舀ные IoT-платформы)
- Опциональные модули связи: 4G/LTE (для удалённых объектов без проводного интернета) или LoRa (для сетей с низким энергопотреблением)
- Один цифровой вход (сухой контакт) для считывания состояния внешних устройств
- Импульсный выход с регулируемой постоянной (до 1000 imp/kWh)
- Энергонезависимая память для хранения параметров и накопленной энергии
- Компактный корпус для монтажа на DIN-рейку
Подробные технические характеристики
| Количество измерительных каналов | 1…4 (в зависимости от версии ПО) |
| Номинальное напряжение (Un) | DC 48 В (измерение до 1000 В) |
| Диапазон измерения напряжения | 2…1000 В DC |
| Измерение тока | Через внешние датчики Холла (до 2000 А) |
| Типовой датчик тока | ±12 мА при номинальном токе |
| Стартовый ток | 0.002 Iном |
| Точность напряжения | 0.2% |
| Точность тока | 0.2% |
| Точность активной энергии | Класс 0.5 |
| Точность мощности | 0.5% |
| Разрешение измерений | 0.001 В, 0.001 А, 0.001 кВт, 0.001 кВт·ч |
| Питание прибора | DC 48 В (36…72 В), потребление ≤1 Вт |
| Цифровой вход | 1 канал, сухой контакт (DC 48 В) |
| Импульсный выход | 1 канал, оптопара, ширина импульса 80 мс, постоянная 1000 imp/kWh (настраивается) |
| Интерфейсы связи | 2×RS485 (Modbus-RTU), опционально 4G/LTE или LoRa |
| Протоколы беспроводной связи | MQTT, HTTP (для версий с 4G/LTE или Ethernet) |
| Скорость обмена по RS485 | 2400…19200 бит/с |
| Электромагнитная совместимость | IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, CISPR22 |
| Рабочая температура | -25…+60 °C |
| Температура хранения | -40…+75 °C |
| Влажность | 5…95% без конденсации |
| Степень защиты корпуса | IP20 |
| Габариты (Ш×В×Г) | 102×63×72,5 мм |
| Вес | ≈0.25 кг |
| Монтаж | На DIN-рейку 35 мм (EN 50022) |
Типовая схема подключения
* Схема приведена для иллюстрации. Детальное описание в руководстве.
Комплект поставки
- Прибор учёта SPM90M – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Паспорт и сертификат – 1 шт.
Датчики тока заказываются отдельно в соответствии с требуемым номинальным током и типом подключения.
