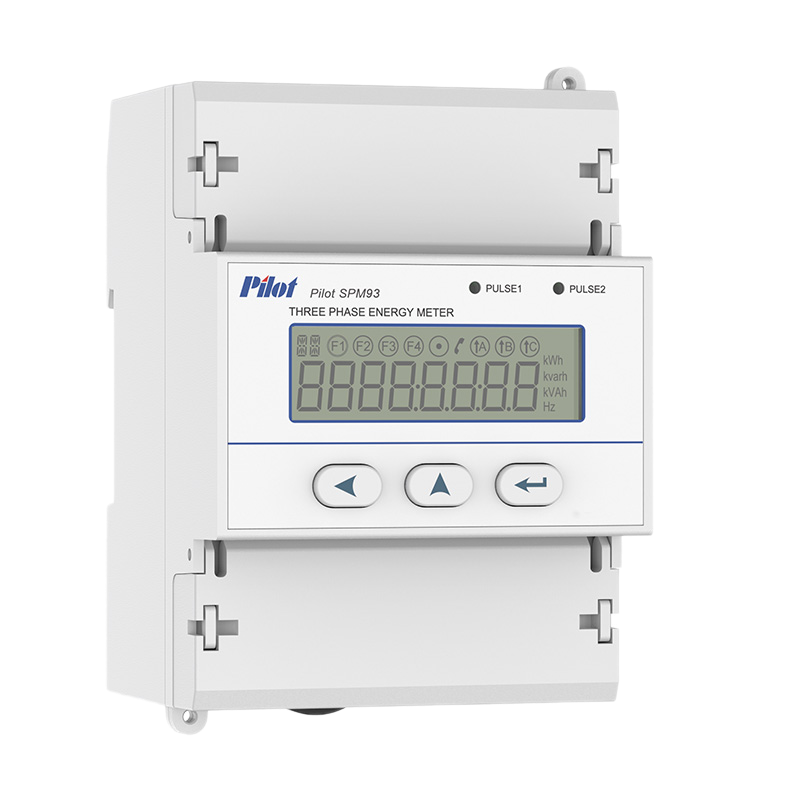

SPM93 – трёхфазный многотарифный прибор учёта электроэнергии
Для коммерческого и технического учёта в промышленности, на коммерческих объектах и в зарядной инфраструктуре
| Тип тока | Переменный (AC), трёхфазный |
| Номинальное напряжение | 3×220/380 В AC (фазное/линейное) |
| Исполнение |
SPM93-63A (прямое включение, до 63 А) SPM93-5A (трансформаторное включение, 5 А) |
| Класс точности (активная энергия) |
C (1 класс) для прямого включения 0.5S для трансформаторного включения |
| Класс точности (реактивная энергия) | 2 (по ГОСТ) |
| Стартовый ток | 0.04 Itr (прямое), 0.02 In (ТТ) |
| Интерфейсы | 1×RS485 (Modbus-RTU / DL/T645-2007) |
| Импульсный выход | 2 канала (kWh, kvarh), оптопара, настраиваемая постоянная |
| Питание | Самопитание от измерительных цепей, 220 В AC ±20% |
| Потребление | ≤2 Вт / 10 ВА на фазу |
| Рабочая температура | -25…+55 °C |
| Габариты (Ш×В×Г) | 126×88×67 мм |
| Монтаж | На DIN-рейку 35 мм |
| Сертификация | ЕАЭС, внесён в Госреестр РБ |
Описание и ключевые возможности
SPM93 – это современный трёхфазный прибор учёта электроэнергии, разработанный для коммерческого и технического учёта в промышленных, коммерческих и инфраструктурных объектах. Прибор выпускается в двух исполнениях: прямое включение до 63 А (SPM93-63A) и трансформаторное включение на 5 А (SPM93-5A) для работы с внешними трансформаторами тока. Благодаря классу точности C (1) для прямого включения и 0.5S для трансформаторного включения, прибор подходит как для внутренних расчётов, так и для выставления счетов.
SPM93 широко применяется в распределительных щитах, на зарядных станциях для электромобилей (учёт переменного тока), в системах АСКУЭ и энергомониторинга, а также в составе щитов учёта на промышленных предприятиях.
Расширенный функционал
- Многотарифность: до 12 временных зон, 90 особых дней, 20 суточных графиков, 4 типа тарифов (пик, полупик, ночь и т.д.)
- Профили мощности: хранение усреднённой активной и реактивной мощности за период (до 96 записей в сутки)
- Архивы энергии: посуточные за 31 день, помесячные за 12 месяцев, годовые за 10 лет
- Журналы событий: фиксация времени включения/выключения, корректировки времени, превышения лимитов, изменения тарифного расписания
- Измерение качества электроэнергии: коэффициент нелинейных искажений (THD) по напряжению и току, анализ гармоник до 31-й (опционально)
- Детекция направления энергии: раздельный учёт активной и реактивной энергии по направлениям (прямое/обратное)
- Программируемые сигналы тревоги: по превышению порогов U, I, P, Q, S, cos φ, частоте, а также контроль неисправности ТТ (обрыв, короткое замыкание)
- Диагностика цепей тока: автоматическое обнаружение отсутствия тока при наличии напряжения (обрыв линии)
- Защита от несанкционированного доступа: двухуровневая парольная защита, фиксация вскрытия крышки
Подробные технические характеристики
| Общие данные | |
| Соответствие стандартам | IEC 62053-21 (класс C), IEC 62053-23 (класс 2), ГОСТ 31818, ГОСТ 31819 |
| Номинальное напряжение (Un) | 3×220/380 В (фазное/линейное) |
| Рабочий диапазон напряжения | 0.8…1.2 Un (176…264 В фаза-нейтраль) |
| Частота сети | 50 Гц ±5% (опционально 60 Гц) |
| Номинальный ток (In) / базовый (Ib) | SPM93-63A: 5(63) А; SPM93-5A: 1(6) А (вход от ТТ) |
| Стартовый ток | SPM93-63A: 0.04 Ib (20 мА); SPM93-5A: 0.02 In (10 мА) |
| Потребляемая мощность (цепи тока) | <0.2 ВА на фазу |
| Потребляемая мощность (цепи напряжения) | <2 Вт / 10 ВА на фазу |
| Погрешности и точность | |
| Активная энергия | Класс C (IEC 62053-21) / 0.5S (для версии 5А) |
| Реактивная энергия | Класс 2 (IEC 62053-23) |
| Измерение напряжения | ±0.2% |
| Измерение тока | ±0.2% |
| Измерение активной мощности | ±0.5% |
| Измерение реактивной мощности | ±1% |
| Измерение частоты | ±0.02 Гц |
| Интерфейсы и выходы | |
| RS485 | 1 порт, гальваническая изоляция 3 кВ, до 32 устройств в сети, длина линии до 1200 м |
| Протоколы связи | Modbus-RTU, DL/T645-2007 (настраиваются) |
| Скорость обмена | 2400, 4800, 9600, 19200 бит/с |
| Форматы данных | 8n1, 8e1, 8o1 |
| Импульсные выходы | 2 канала (активная и реактивная энергия), оптопара, макс. 30 В DC, 20 мА, ширина импульса настраивается (30…200 мс), постоянная 200…20000 imp/kWh |
| Условия эксплуатации | |
| Рабочая температура | -25…+55 °C |
| Температура хранения | -40…+70 °C |
| Влажность | ≤95% без конденсации |
| Степень защиты корпуса | IP40 (с клеммной крышкой IP51) |
| Изоляция | Выдерживает 4 кВ AC в течение 1 мин |
| Механические характеристики | |
| Габариты (Ш×В×Г) | 126×88×67 мм |
| Вес | ≈0.4 кг |
| Монтаж | На DIN-рейку 35 мм (EN 50022) |
Типовые схемы подключения
Прямое включение (до 63 А)
Через трансформаторы тока (5 А)
* Детальные схемы приведены в руководстве по эксплуатации.
Комплект поставки
- Прибор учёта SPM93 (в выбранном исполнении) – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Паспорт и сертификат – 1 шт.
