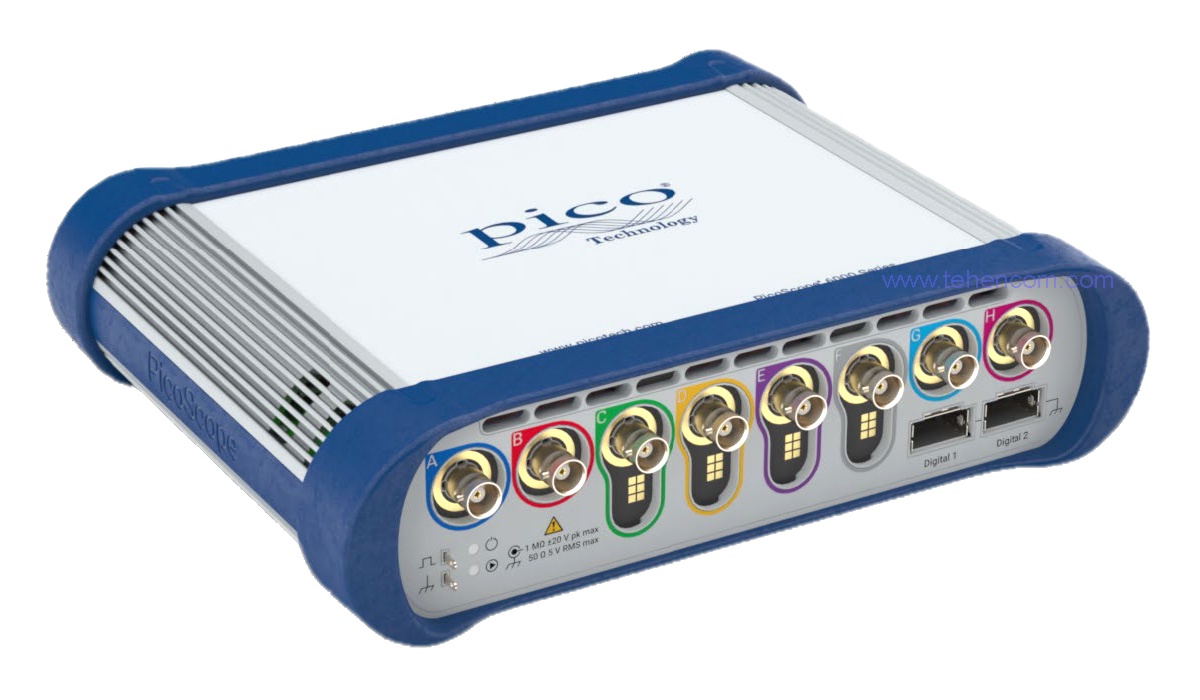

Серия многоканальных USB осциллографов до 3 ГГц PicoScope 6000E

Цифровые осциллографы серии PicoScope 6000E компании Pico Technology (Великобритания) содержат до 8 аналоговых каналов с полосой до 3 ГГц и частотой дискретизации до 10 Гвыб/с, а также 16 цифровых каналов. Большая встроенная память (до 4 096 млн. результатов) и высокая скорость захвата (до 300 000 осциллограмм в секунду) обеспечивают эффективную разработку и отладку многоканальных встраиваемых систем (embedded systems). Особо стоит отметить то, что возможность декодирования и анализа двадцати двух последовательных протоколов (I2C, I2S, SPI, CAN, LIN, UART, FlexRay, Ethernet, USB и др.) входит в базовую комплектацию каждого прибора.

Осциллографы серии PicoScope 6000E подключаются к компьютеру через интерфейс USB 3 и управляются с помощью мощного русифицированного программного обеспечения PicoScope 6, которое входит в комплект поставки. Рекомендуем обратить внимание на специальное приспособление для удобного закрепления исследуемой печатной платы, восьми аналоговых пробников и двух цифровых пробников (код заказа PQ219 kit). Полное описание всех характеристик этих осциллографов Вы можете скачать ниже на этой странице в разделе Документация.

Все модели серии

Серия Pico Technology PicoScope 6000E состоит из десяти моделей, которые представлены в этой интерактивной таблице. Чтобы посмотреть все характеристики определённых моделей, добавьте их в сравнение.

Основные возможности серии

300 МГц, до 2,5 Гвыб/с, 4 канала + 16 цифровых каналов, АЦП 8 бит (модель PicoScope 6403E).
500 МГц, до 5 Гвыб/с, 4 канала + 16 цифровых каналов, АЦП 8 бит (модель PicoScope 6404E).
500 МГц, до 5 Гвыб/с, 4 канала + 16 цифровых каналов, АЦП 8-12 бит (модель PicoScope 6424E).
500 МГц, до 5 Гвыб/с, 8 каналов + 16 цифровых каналов, АЦП 8 бит (модель PicoScope 6804E).
500 МГц, до 5 Гвыб/с, 8 каналов + 16 цифровых каналов, АЦП 8-12 бит (модель PicoScope 6824E).
750 МГц (50 Ом), 500 МГц (1 МОм), до 5 Гвыб/с, 4 канала + 16 цифровых каналов, АЦП 8 бит (модель PicoScope 6405E).
750 МГц (50 Ом), 500 МГц (1 МОм), до 5 Гвыб/с, 4 канала + 16 цифровых каналов, АЦП 8-12 бит (модель PicoScope 6425E).
1 ГГц (50 Ом), 500 МГц (1 МОм), до 5 Гвыб/с, 4 канала + 16 цифровых каналов, АЦП 8 бит (модель PicoScope 6406E).
1 ГГц (50 Ом), 500 МГц (1 МОм), до 5 Гвыб/с, 4 канала + 16 цифровых каналов, АЦП 8-12 бит (модель PicoScope 6426E).
3 ГГц (50 Ом), до 10 Гвыб/с, 4 канала + 16 цифровых каналов, АЦП 8-12 бит (модель PicoScope 6428E-D).
Если активны несколько каналов, то частота дискретизации снижается (см. таблицу).
Длина записи (общая, зависит от модели): от 1 024 млн. точек до 4 096 млн. точек.
Вертикальное разрешение: 8 бит или 8-12 бит. Чувствительность: от 2 мВ/дел до 4 В/дел.
Скорость непрерывного захвата осциллограмм (режим DPO): до 300 000 осциллограмм/с.
Все модели серии содержат генератор стандартных и произвольных сигналов (14 бит AWG).
Декодирование и анализ двадцати двух протоколов: I2C, I2S, SPI, CAN, LIN, UART, Ethernet, USB и др.
15 автоматических измерений, БПФ-анализ (FFT), математическая обработка сигналов.
Мощное программное обеспечение PicoScope 6 в комплекте поставки.
Интерфейсы: USB 3 (возможно подключение к USB 2 с помощью специального кабеля).
Масса: 2,2 кг. Габариты: 245 × 62 × 192 мм. Рабочая температура: от 0°С до +40°С.

Большинство современных осциллографов содержит два или четыре аналоговых канала, но при разработке и отладке современной электроники этого часто недостаточно и для эффективной работы инженеру может понадобиться шесть и более аналоговых каналов. Осциллографы серии PicoScope 6000E специально разработаны для решения этой задачи. Они содержат до восьми аналоговых каналов и 16 цифровых каналов. С помощью этих осциллографов можно легко проводить сложные, синхронизированные по времени многоканальные измерения.

Такой впечатляющий набор возможностей гармонично дополняется новой системой удержания исследуемой платы-прототипа и всех, подсоединённых к ней пробников (показана на фотографии ниже). Она надёжно фиксирует платы различных размеров, что избавляет разработчика от необходимости одновременно удерживать руками несколько пробников и значительно увеличивает удобство работы.

Кроме большого числа каналов, осциллографы PicoScope 6000E содержат огромную встроенную память (1, 2 или 4 миллиарда выборок), аппаратно поддерживают технологию цифрового люминофора (DPO) с частотой обновления до 300 000 осциллограмм в секунду и в стандартной комплектации обеспечивают декодирование и анализ большого числа популярных последовательных протоколов: I2C, I2S, SPI, CAN, LIN, FlexRay, 1-Wire, UART (RS-232 / RS-422 / RS-485), Ethernet, USB и др.
